恒溫混勻儀校準裝置的驗證

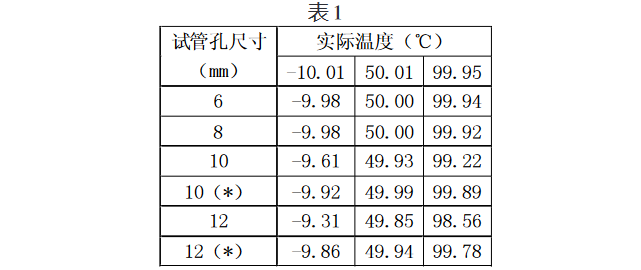

 不同空隙大小對溫度校準的影響在初步確定的傳感器種類和外形結構后，需要通過實驗來分析它們的適用范圍。為了進行實驗，制作了 2 個包括以上各直徑尺寸的金屬等溫塊，孔深分別為 20mm 和 40mm，將其放入恒溫槽來模擬恒溫混勻儀的溫度環境。首先進行測試的是直徑 6mm 傳感器，在我們將它分別放入了管深 20mm 直徑 6mm、8mm、10mm、12mm 試管孔中。選取-10℃、50℃以及 100℃進行試驗，等待溫度穩定后，試驗數據列表如表 1。

（*） 是在試管孔中填充棉花來加強傳感器與試管孔的表面接觸。由表 1 可見，對于直徑 6mm，以及 8mm 的試管孔，6mm 傳感器的測量誤差＜0.1℃；10mm 試管孔在加入棉花后，測量誤差＜0.1℃；12mm 試管孔測總是＞0.1℃。然后進行測試的是直徑 12mm 傳感器，將它分別放入了管深 40mm直徑 12mm、16mm、20mm、26mm 試管孔中。選取-10℃、50℃以及100℃進行試驗，等待溫度穩定后，試驗數據列表如表 2。
